  【KOBAS「コイル巻線機」特集】

     ~スピー発動機(佐藤農具製)マグネトーの修理 ①~

 当工房では、2008年12月に完成したKOBASオリジナル「コイル巻線機」を利用して、これまでに、当工房ミニチュア石油発動機KOBAS用コイル(連載1)のほか、年代物・実機の石油発動機の『回転マグネトー』(連載2)、『箱型マグネトー』 (連載3)、『特殊な回転マグネトー(澤藤BS-1)』(連載4)、『特殊な回転マグネトーPart.2(「澤藤マグネトーLS-B-1型)』(連載6)、『特殊な回転マグネトーPart.3(トキワ発動機縦型「ホイールマグネトー」)』(連載7) 、アメリカ・フェアバンクス社製マグネトーの修理(連載8)の修理について、ご紹介して参りました。
 今回は、スピー発動機(佐藤農具製)マグネトーの修理について、ご紹介いたします。



 今回修理するのは、岡山県にあった佐藤農具製・スピー発動機2馬力半箱型マグネトー式です。
 マグネトーを取り付けるパーツ類が多く欠品している状態で、不足部品は新しく製作ながら進めていきます。

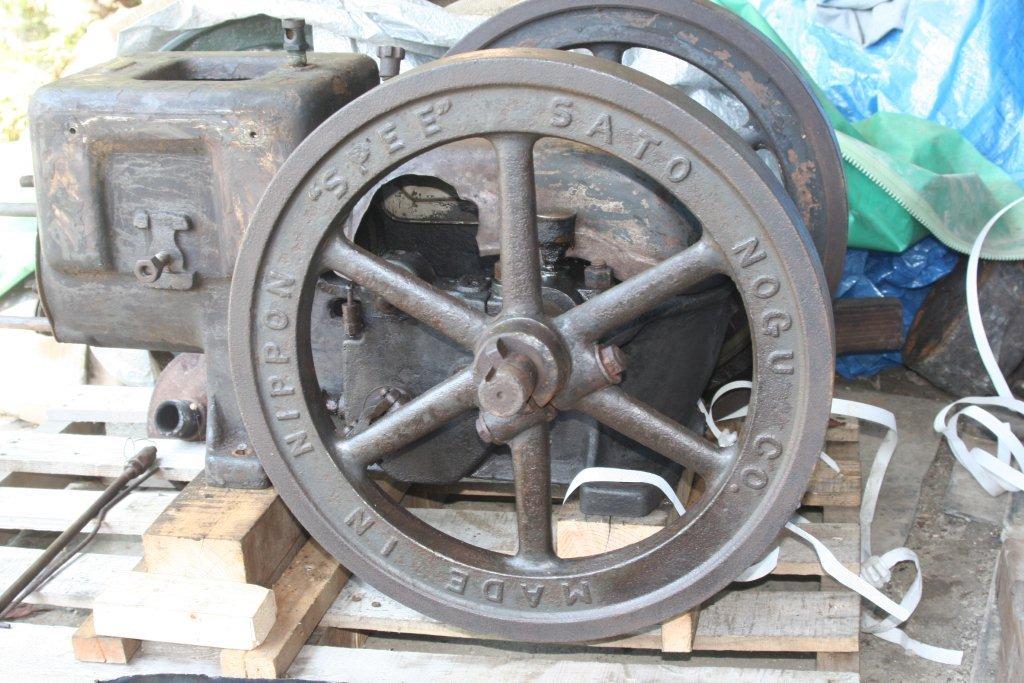

(写真下2枚:佐藤農具製・スピー発動機2馬力半箱型マグネトー式とその銘坂。)


 箱型マグネット取り付け部品で欠品しているものは、マグネトー取り付けブラケット・進角装置・ギアーからの調整ロット・ギァーのシャフト、それにヘット周辺・バルブ用スプリングも欠品していました。
(写真下:スピー発動機2馬力半のヘットと周辺パーツ。)


【ヘット周辺の修理】
 下の写真は、ヘットの下側を写したものです。
 黒の囲みの部分に2ヵ所、ヒビ割れがあったので、鋳物溶解で修理後、表面上修理個所が解らないように処理しました。(鋳物溶接で行わない修理)

(写真下:ヘットの溶解を終え、充分冷ます。その後、ヘットにあるガスケットの合せ面を水平に修正する。)

(写真下:続いて、接点に少しでも隙間があると圧縮漏れの原因になるため、ヘットのシートとバルブのすり合わせを十分行うことがポイント。)

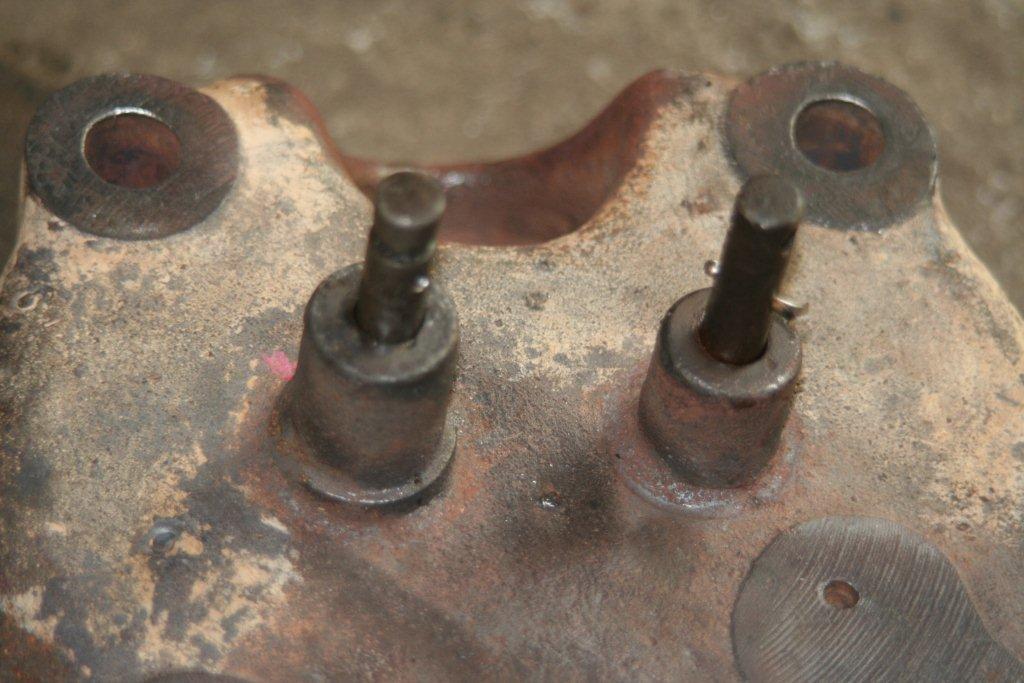

(写真下:ヘットにバルブを差し込んだところ。)

(写真下:バルブスプリングはバルブの長さに合わせて製作。スプリング止め金具も旋盤にて製作。止め金具の差し込みピンは硬い材質を使用。)



 その②につづきます~。
